LIDAR ODOMETRY



Jack Mo (mobangjack@whu.edu.cn)

http://twogen.cn

背景

在用激光雷达(LIDAR)做实时定位与地图构建(SLAM)时,不仅需要LIDAR的点云数据,还需要LIDAR的里程计(Odometry)信息。里程计数据可以从其他传感器获得,如IMU的二阶状态估计、电机编码器(Encoder)的角度换算值、其他视觉里程计等。当然,LIDAR本身也可以作为里程计使用。下面我们将以上海思岚科技有限公司(slamtec.com)的RPLIDAR A2为例,讨论用2D LIDAR来获取里程计数据的方法。

LIDAR简介

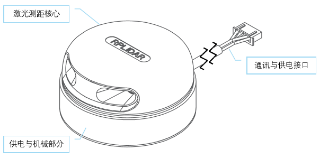

LIDARLight Detection and Range的简写,即“激光探测与测量”。现在常说的LIDAR传感器,大多指激光雷达这一类。图1RPLIDAR的产品实物图。

(注:本文中所有有关RPLIDAR产品的图表均摘自RPLIDAR的官方数据手册)

1 RPLIDAR 实物图

LIDAR系统部件

如图2RPLIDAR主要包含激光测距核心和底座两部分。测距核心包含激光发射器、接收器和微处理器,底座负责供电并驱动激光测距核心绕轴心以一定速率运转。

2 RPLIDAR系统部件

LIDAR工作原理

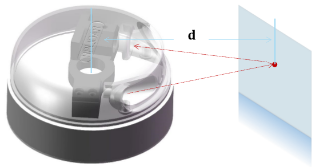

3RPLIDAR的测量原理图。

LIDAR的一个测距周期大致包含以下步骤:

1)发射器发射一束调制过的激光光束;

2)开启内部高精度定时器;

3)光束在遇到障碍物后部分反射到接收器;

4)放大、解调接收到的激光回波;

5)确认是本系统发射出的探测激光,停止内部计时;

6)解算数据。

3 RPLIDAR工作原理

解算后的数据以LIDAR坐标系为参考,包含角度 及距离 。图3RPLIDAR坐标系示意。

4 RPLIDAR坐标系

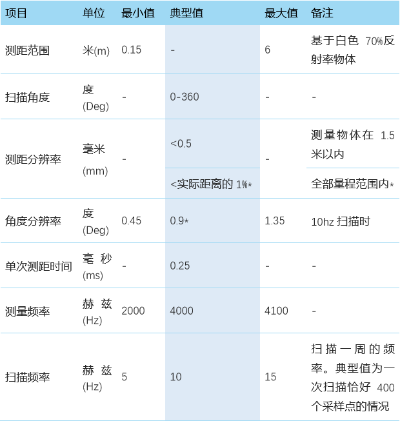

当然,由于系统设计和构造上的原因, 也有一定限制。表1RPLIDAR的性能参数表。由该表可见,RPLIDAR的测距范围最大为6米,最小为0.15米,精度为0.5毫米;角度范围为0~360度,分辨率为0.45度;测量频率2000~4100Hz,扫描频率为5~15Hz



1 RPLIDAR性能参数表

提取LIDAR里程计数据

LIDAR的每个测量数据包含两个维度的信息,一个是该点与激光雷达的相对方向 ,另一个是该点与激光雷达的径向距离 ,即雷达坐标系采用的是极坐标 。把 当作自变量, 为应变量,雷达一周的扫描数据可以描述为一个映射:

(1)

由于激光雷达具有一定的角度、距离测量范围和分辨率,所以实际的 并非连续。设雷达角度测量范围为 ,分辨率为 ,则

(2)

(3)

(4)

(5)

设雷达距离测量范围为 ,分辨率为 ,则

(6)

(7)

(8)

(9)

所以

(10)

(11)

(12)

则激光雷达一个周期的测量数据可以描述为一个集合

(13)

(14)

(15)

下标k可以表示角度 ,我们把集合中的 去掉,这样,激光雷达一个周期的扫描数据可以描述为一个n维向量x

(16)

以上面介绍的RPLIDAR为例,

 (17)

 (18)

 (19)

问题:平面内有一点集 ,已知t时刻雷达对X的观测值为t+1时刻雷达对X的观测值为 。求从t时刻到t+1时刻雷达坐标系的旋转 和位移 。(在本文中我们用和t有关的右上标表示数据的时间戳,如 表示t时刻的一组观测数据)

5 坐标系变换

t时刻雷达坐标系为t+1时刻雷达坐标系为 ,则

(20)

根据此变换,用 来匹配 ,并计算误差

 (21)

上式隐含了从极坐标到直角坐标的转换,并计算所有待匹配点的欧氏距离。

(22)

(23)



 (24)

最小化匹配误差,从而得到最优变换参数

(25)

将优化后的参数kl回代(23)(24)可以得到在最小匹配误差下, 的雷达坐标系旋转、平移参数 。在直角坐标系下, 分解为

(26)

(27)

逐次迭代上面的算法,可以获得LIDAR在任意时刻与初始位姿的相对关系。

总里程

(28)

总偏航

(29)

此外,用上面计算得到的一阶状态量对时间求导还可以得到LIDAR运动的角速度和线速度等信息。

上面虽然假设所使用的的观测数据有时间关系,但式(21)(24)可以脱离该假设使用。对任意两组观测数据 ,定义最小匹配误差

(30)

(30)可以用来匹配LIDAR扫描过的点,并完善SLAM中的构图。例如剔除不稳定的点或新增之前没扫描到的点。

C++ ROS Node Code

#include "ros/ros.h"
#include "sensor_msgs/LaserScan.h"
#include
#include
#include
#include <sys/time.h>

#define RAD2DEG(x) ((x)*180./M_PI)
#define DEG2RAD(x) ((x)*M_PI/180.)
#define SQUARE(x) ((x)*(x))

int ms()
{
    struct timeval tv;
    gettimeofday( &tv, NULL );
    return tv.tv_sec * 1000 + tv.tv_usec / 1000;
}

void procCallback(const sensor_msgs::LaserScan::ConstPtr& scan)
{
    //int t = ms();
    const int N = 360;
    static float cacher[N] = {0};
    static float stheta = 0.f;
    static float srho = 0.f;
    //static float cachex[N] = {0};
    //static float cachey[N] = {0};
    static int cnt = 0;
    const int CNT = 20;
    const float eps = 1.0f;
    const float lam = 0.03f;
    const float dtheta_max = 50.0f;
    const float dtheta_min = -dtheta_max;
    const float drho_max = 0.2f;
    const float drho_min = -drho_max;
    const int kmax = dtheta_max / eps;
    const int kmin = dtheta_min / eps;
    const int lmax = drho_max / lam;
    const int lmin = drho_min / lam;
    //const int loop = (kmax - kmin) * (lmax - lmin);
    int count = scan->scan_time / scan->time_increment;
    if(cnt < CNT) {
        for(int i = 0; i < count; i++) {
            //float rad = scan->angle_min + scan->angle_increment * i;
            //float range = scan->ranges[i];
            cacher[i] = scan->ranges[i];
            //cachex[i] = range  * cos(rad);
            //cachey[i] = range  * sin(rad);
        }
	cnt++;
    } else {
        float error = FLT_MAX;
        int ke = 0, le = 0;
        for(int k = kmin; k < kmax; k++) {
            for(int l = lmin; l < lmax; l++) {
                float err = 0;
                for(int i = 0; i < count; i++) {
                    int ze = i + k;
                    if(ze < 0) {
                        ze += N;
                    } else if(ze > N - 1) {
                        ze -= N;
                    }
                    if(!std::isnormal(cacher[ze]))
                        continue;
                    float rad = scan->angle_min + scan->angle_increment * i;
                    float range = scan->ranges[i];
                    if(!std::isnormal(range))
                        continue;
                    float xi = range * cos(rad);
                    float yi = range * sin(rad);
                    float re = cacher[ze] + l * lam;
                    float xe = re * cos(rad);
                    float ye = re * sin(rad);
                    float dx = xi - xe;
                    float dy = yi - ye;
                    if(std::isnormal(dx) && std::isnormal(dy))
                        err += SQUARE(dx) + SQUARE(dy);
                }
                if(err < error) {
                    error = err;
                    ke = k;
                    le = l;
                }
            }
        }
        float dtheta = ke * eps;
        float drho = le * lam;
        /*
        float dz = DEG2RAD(dtheta);
        float dx = drho * cos(dz);
        float dy = drho * sin(dz);
        float vx = dx / scan->scan_time;
        float vy = dy / scan->scan_time;
        float vz = dz / scan->scan_time;
        */
        stheta += dtheta;
        srho += drho;

        if(srho < 0)
            srho = 0;

        /*
        float pz = DEG2RAD(stheta);
        float px = srho * cos(pz);
        float py = srho * sin(pz);
        */
        for(int i = 0; i < count; i++) {
            cacher[i] = scan->ranges[i];
        }
        //t = ms() - t;
        ROS_INFO("a=%.2f,r=%.2f,e=%.2f", stheta, srho, error);
        //ROS_INFO("a=%.2f,r=%.2f,da=%.2f,dr=%.2f,dx=%.2f,dy=%.2f,dz=%.2f,px=%.2f,py=%.2f,pz=%.2f,vx=%.2f,vy=%.2f,vz=%.2f,l=%d,t=%d", stheta, srho, dtheta, drho, dx, dy, dz, px, py, pz, vx, vy, vz, loop, t);
    }
}


int main(int argc, char **argv)
{
    ros::init(argc, argv, "rplidar_node_client");
    ros::NodeHandle n;

    ros::Subscriber sub = n.subscribe("/scan", 1000, procCallback);

    ros::spin();

    return 0;
}



RPLIDAR官方直接给出了RPLIDAR SDK的ROS集成,为代码编写提供了极大的便利。原理已经在前面叙述,此处代码比较简单,没有添加注释。需要注意的是,为加快求解速度,代码中缩小了参数空间。

算法实测

下面为上述算法在ROS下的实测效果,控制台中a为LIDAR坐标系旋转角度,r为LIDAR坐标系位移,e为相邻兩帧LIDAR扫描数据的sum of error,其他性能参数未给出。测试过程中目测了一番,角度解算比较理想,位移解算与实际情况有较大偏差。



结语

本章我们从LIDAR相邻兩帧数据与坐标系变换的关系出发,通过逐次迭代的方法来获取LIDAR的里程计信息。值得思考的是,在该算法中我们只关注了这兩帧数据之间的关系,并没有考虑一帧数据本身的结构或特征,下一章我们将讨论如何将更多的信息利用起来,让我们的算法更加robust。
